krok za krokem
Vitrážová dílna od kartonu
k osazenému panelu
Zápisky o řemesle, které začíná tužkou na papíře a končí sklem zasazeným do otvoru ve zdi. Popisujeme postupy, nástroje a rozhodnutí, která ovlivňují, jak panel drží tvar a jak se v něm chová světlo.
Čtení kartonu a rozkres dílů
Karton je kresba v měřítku 1:1, podle níž se panel skládá. Na rozdíl od volné skici musí být čitelný jako technický podklad: každá čára v něm zároveň znamená kov, který díly spojí. Proto se kreslí trojí linkou — vnější obrys díla, osa profilu a hrana skla. Vzdálenost mezi krajními linkami odpovídá šířce srdce olověného profilu, obvykle něco přes dva milimetry. Kdo tuto rezervu zapomene, dostane panel o několik milimetrů větší, než je otvor, a rozdíl se už nikde nedožene.
Před řezáním se karton očísluje. Každý díl dostane číslo a značku barvy nebo typu skla; u skel s výraznou strukturou se přidává i šipka udávající směr, ve kterém má kresba nebo tažení materiálu běžet. Kopie kartonu se rozstříhá na šablony speciálními nůžkami se třemi břity, které odeberou pásek papíru přesně v šířce srdce profilu. U techniky měděné fólie je odebíraný pásek podstatně užší, protože spoj je tenčí — a to je jeden z důvodů, proč nelze tentýž karton bez úpravy použít pro obě techniky.
Při čtení kartonu se vyplatí dopředu domyslet statiku. Dlouhé přímé linie procházející panelem odshora dolů jsou slabá místa; naopak síť kratších, navzájem zalomených spojů se chová podobně jako vazba ve zdivu. Členění se proto navrhuje tak, aby profily tvořily průběžnou kostru a aby velké plochy jednoho skla nezůstávaly bez opory.
- Trojitá linka — obrys, osa profilu, hrana skla; bez ní se panel nevejde do rámu.
- Číslování — každý díl má číslo, barvu a případně směr struktury.
- Rezerva na osazení — po obvodu se ubírá několik milimetrů, aby panel do otvoru vklouzl i po nabobtnání dřeva.
- Kontrolní kříž — dvě kolmé osy na kartonu, podle kterých se průběžně ověřuje, zda se skládání nevychyluje.
Řezání skla a odkusování hrany

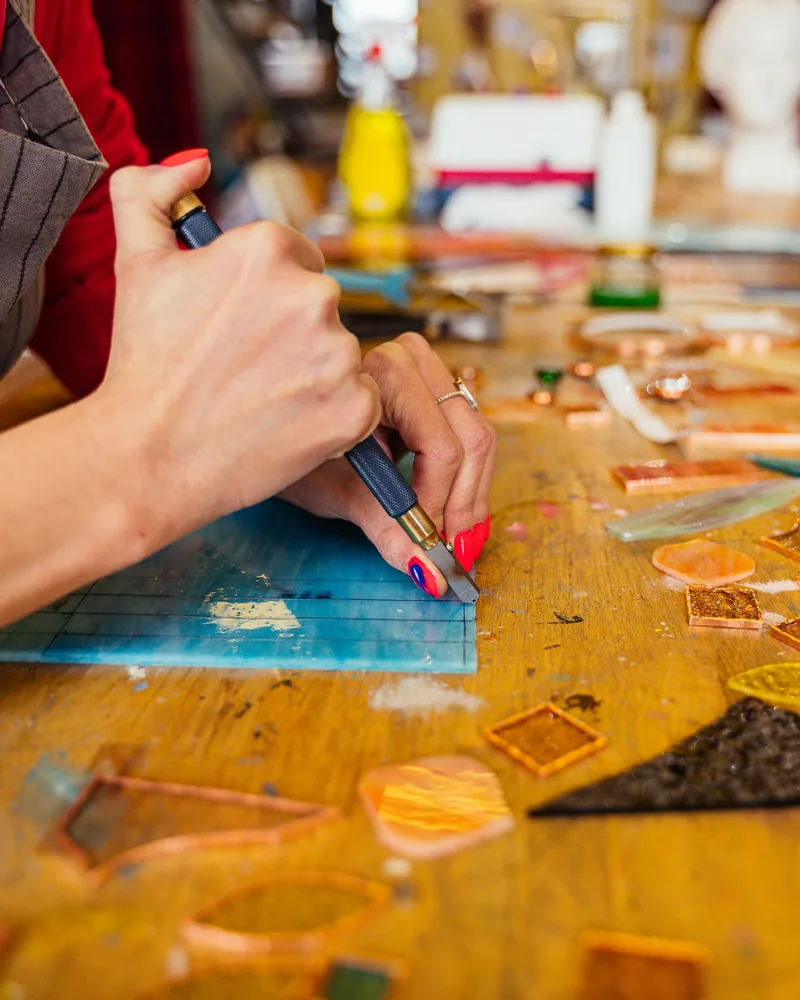

Sklo se neřeže, ale kontrolovaně láme. Kolečko řezáku vytvoří na povrchu jemnou trhlinu, která při ohybu proběhne celou tloušťkou. Rozhoduje jediný tah stálým tlakem: opakovaný přejezd po téže stopě ji poškodí a lom pak uhne. Zvuk je dobrý indikátor — správný řez zní jako tichý, souvislý šelest, skřípání znamená příliš velký tlak.
Přímé řezy se lámou přes hranu stolu nebo v kleštích, obloučky se odlamují postupně od okraje ke středu. Vnitřní vydutý oblouk se nikdy nedělá jedním řezem; nakreslí se pomocné rovnoběžné řezy, které odeberou materiál po pásech, a teprve poslední řez sleduje výslednou křivku. U silně strukturovaných a lité barevných skel se řeže z hladší strany, protože nerovný povrch stopu rozptýlí.
Odkusování je dokončovací práce, při které se hrana kleštěmi po malých soustech přiblíží k linii šablony. Postupuje se zvenčí dovnitř, krátkými záběry a nikdy proti celé tloušťce naráz. Následuje zabroušení hrany, které odstraní mikroskopické zoubky — ty by se jinak staly zárodky prasklin. Zbroušená hrana také lépe dosedne do drážky profilu.
- Šablonu položit na sklo a přidržet, nikoli obkreslovat — obtah přidá tloušťku tuhy.
- Řezák vést jedním tahem, začínat těsně u hrany a bez zpomalení dojet na protilehlou.
- Lomit hned; stopa přes noc „vychládá“ a odlomí se hůř.
- Vyduté tvary uvolňovat po pásech, ne jedním obloukem.
- Hranu odkousat po malých soustech a zabrousit.
- Díl přiložit na karton a zkontrolovat mezeru dřív, než se řeže další.
Barevné, přejímané a leptané sklo
Barva vitrážového skla vzniká už v tavenině, obvykle přidáním kovových oxidů. Takové sklo je probarvené v celé hmotě a jeho odstín se nedá odstranit ani broušením. Vedle něj stojí sklo přejímané, u něhož je na čirou nebo světlou základnu nanesena tenká barevná vrstva. Právě tato dvouvrstvá stavba otevírá možnost leptání: kyselinou nebo pískováním se barevná vrstva místy odstraní a v jednom kuse skla vznikne světlejší kresba bez jediného spoje.
Leptání se dělá přes krycí vrstvu, která ponechá odkryté jen partie určené k odebrání. Hloubka se řídí časem a kontroluje se průběžně proti světlu; postupným odkrýváním lze získat několik stupňů sytosti. Historicky se tak řešily detaily, které by jinak vyžadovaly další profil — třeba světlá koruna na červeném poli.
Olověný profil a technika měděné fólie

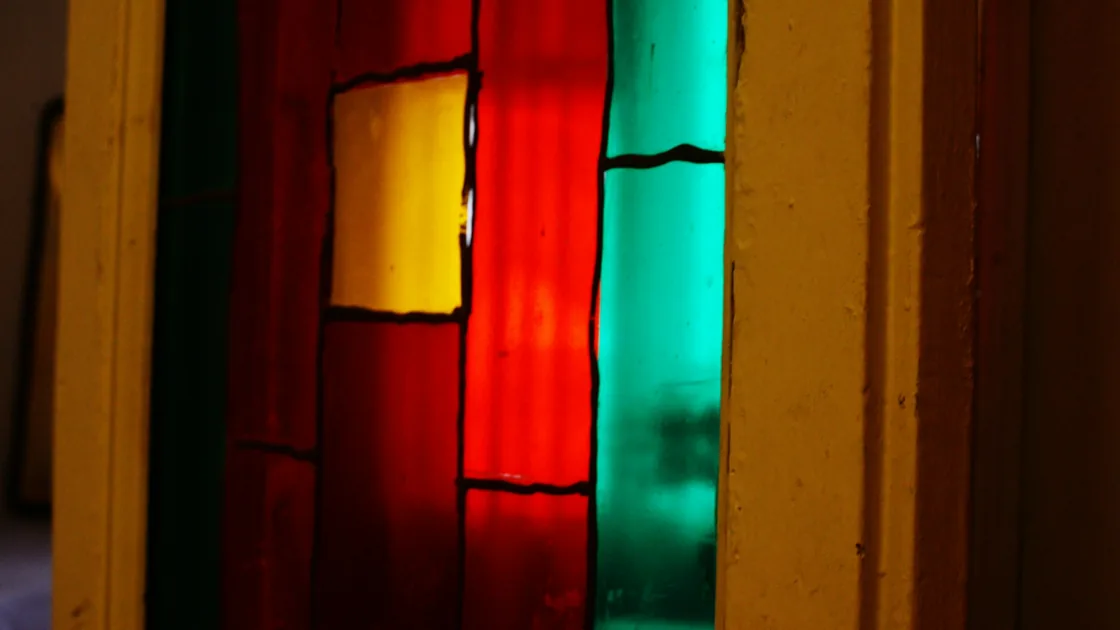

Olověný profil má průřez písmene H: dvě křídla přidržují sklo, srdce mezi nimi vymezuje spáru. Vyrábí se v několika šířkách a profilech — plochý působí klidněji, oblý vytváří na panelu výraznější kresbu. Před prací se profil natáhne, aby se srovnal a získal pružnost, a teprve pak se řeže na míru šikmým nožem.
Skládá se na desce s pevným rohem: dva okrajové profily vytvoří pravý úhel a od nich se panel postupně buduje ven, díl po dílu, s dřevěnými klínky, které udrží stlačení. Technika měděné fólie jde opačnou cestou. Každý díl se po obvodu olepí samolepicí měděnou páskou, ta se přitiskne a spoj vznikne až cínem naneseným přes celou plochu pásky. Fólie zvládne drobné a prostorové tvary, kde by profil byl příliš hrubý; olovo naopak lépe drží velké prosklené plochy a snadněji se opravuje.
- Šířka pásky se volí podle tloušťky skla tak, aby přesah na obě strany byl stejný.
- Přítlak pásky je důležitější než rychlost — nedotlačená fólie se pod cínem zvedne.
- Kombinace obou technik v jednom díle je běžná: fólie uvnitř, olověný profil po obvodu.
Pájení spojů a kytování panelu
Pájí se každý křížení profilů z obou stran. Místo se očistí a natře tavidlem, hrot se přiloží na spoj a cín se nechá roztéct sám; přejíždění hrotem sem a tam dává studený, matný a křehký spoj. Dobrý spoj je lesklý, mírně vypouklý a přechází do profilu plynule. Mezi jednotlivými spoji se vyplatí dělat krátké pauzy — nahromaděné teplo profil roztaví a vypálí do něj díru, kterou lze zaplnit jen novým kusem olova.
Kytování je poslední a nejvíce podceňovaná operace. Měkký tmel se vtlačí kartáčem pod křídla profilů po obou stranách panelu; teprve on dělá z volně složené mozaiky tuhou a vodotěsnou desku. Přebytek se odebere dřevěným špičákem podél každého profilu, panel se zasype plnivem a vykartáčuje. Tmel pak potřebuje týdny na vytvrzení, během nichž má panel ležet naplocho a nemá se stěhovat.
- Tavidlo nanášet jen na místo spoje, ne po celé délce profilu.
- Pájet nejprve několik spojů po obvodu, aby se panel nerozjížděl.
- Cín nechat roztéct; hrot držet na místě krátce a zvednout.
- Po kytování zbytky tavidla a tmelu odstranit, jinak zůstanou na skle mapy.
- Panel nechat vytvrdnout naležato, na rovné podložce, bez zatížení.
Malba grisaillí a výpal ve sklářské peci
Grisaille je černohnědá barva ze sklovité frity a kovového oxidu, roztíraná s vodou a pojivem. Nepřidává barvu, ale ubírá světlo: obraz na vitráji vzniká tím, kolik světla malba propustí. Nejprve se položí obrysová kresba tenkým štětcem, po zaschnutí následuje plošný nátěr, který se rozmývá a štětcem nebo jehlou se z něj vybírají světlá místa. Modelace se tak buduje odspodu — od nejtmavší linie ke světlu vydrhnutému zpět.
Výpal barvu spéká s povrchem skla. Teplota se pohybuje v pásmu, kde grisaille zataví, ale sklo se ještě nedeformuje; přesná hodnota závisí na použité fritě i na skle a zjišťuje se zkušebními vzorky, nikoli odhadem. Kritický je průběh: pomalý náběh, krátká výdrž a řízené chladnutí, které zabrání pnutí. Vícevrstvá malba vyžaduje několik výpalů za sebou, přičemž každý další probíhá o něco níž, aby předchozí vrstvu nespálil. Přepálená grisaille zesvětlá a ztratí kresbu, nedopálená se dá po letech setřít.
Osazení panelu a odvětrání zasklení
Panel se do otvoru nikdy nevkládá natěsno. Po obvodu se nechává dilatační mezera, protože sklo, olovo, dřevo i kámen mění rozměr jinak a olověná deska navíc pod vlastní vahou pomalu dotéká. Větší plochy se proto dělí na pole a podpírají vodorovnými výztuhami; k nim se panel přivazuje měděnými dráty připájenými k profilům v místě křížení. Bez výztuh se svislá vitráž časem vyboulí a spoje se začnou trhat.
U ochranného předsklení rozhoduje odvětrání. Uzavřená mezera mezi historickým panelem a vnějším sklem se stává pastí na vlhkost: teplotní rozdíl v ní sráží vodu a ta poškozuje povrch skla i malbu rychleji, než by to udělal déšť. Proto se mezera záměrně propojuje s prostředím tak, aby v ní vzduch proudil, a panel zůstal suchý.
- Zkontrolovat otvor v několika bodech — málokterý je pravoúhlý.
- Ponechat dilatační spáru po celém obvodu.
- Velké plochy rozdělit na pole a doplnit výztuhami.
- Panel k výztuhám přivázat, nikoli přitáhnout do napětí.
- Zajistit průchodné odvětrání mezery u ochranného zasklení.
- Přepravovat vždy nastojato, ve svislé poloze a s oporou po obvodu.
Zásahy do starých vitrají
U historického panelu je prvním krokem dokumentace, ne demontáž. Panel se nafotí z obou stran, obkreslí do nového kartonu a jednotlivé díly se očíslují podle stávajícího stavu; teprve pak se odděluje olovo. Ukáže se přitom, co je původní a co je pozdější doplněk — starší olovo bývá jinak profilované a spoje z různých oprav se liší tvarem i slitinou.
Základní rozhodnutí zní, zda panel přeolovovat celý, nebo zasáhnout jen v poškozených partiích. Úplná výměna vrátí panelu tuhost, ale odstraní historickou vrstvu; lokální oprava ji zachová za cenu složitější práce a menší únosnosti. Praskliny se dnes častěji lepí, než překrývají novým profilem, protože přidaný profil mění kresbu díla. Doplňky se dělají rozpoznatelné zblízka a nenápadné z odstupu, aby dílo zůstalo čitelné a zároveň nevznikal falešný dojem původnosti.
Zásahy do památkově chráněných vitrají podléhají v Česku pravidlům památkové péče. Tyto texty popisují řemeslné postupy a nenahrazují stanovisko příslušného orgánu ani odborný průzkum konkrétní památky.
Uspořádání dílny a bezpečná práce
Dílna se organizuje kolem jedné plochy: rovného, tvrdého a dobře osvětleného stolu, na němž se panel skládá a který zároveň určuje jeho pravost. Vedle něj patří světelný stůl pro kontrolu barev a malby proti světlu, protože barevné sklo posuzované na tmavé desce lže. Zbytek vybavení se dá pořizovat postupně.
- Rovný pracovní stůl s pevným rohem ze dvou latí
- Světelný stůl pro posouzení barev a kresby proti světlu
- Řezák na sklo a lámací kleště
- Odkusovací kleště a bruska s vodním chlazením
- Nůž na olovo a nůžky na šablony se třemi břity
- Páječka s regulací a měkký cín
- Kartáče na kytování a dřevěné špičáky
- Skříň na tabule skla, uložené nastojato a oddělené
- Odsávání nebo trvalé větrání u pájecího místa
- Rukavice, ochranné brýle a pracovní oděv
Návyky, které šetří materiál i zdraví
Tabule skla se skladují svisle a proloženě, nikoli naplocho na sobě — vodorovný stoh se pod vlastní vahou odírá a při vytahování praská. Střepy se zametají hned a ukládají odděleně; sklo, které leží na podlaze, se dřív nebo později dostane pod panel. Práce s olovem a cínem vyžaduje ruce mimo ústa, umytí po každé směně a oddělený úklid, protože prach se drží v mezerách stolu a v hadrech. Pájecí místo potřebuje odtah nebo alespoň průvan; výpary tavidla dráždí i při krátké práci.
Několik pojmů, které se v textech opakují
- Karton
- Kresba v měřítku 1:1 se zakreslenými osami profilů, podle níž se panel skládá a kontroluje.
- Srdce profilu
- Střední stěna olověného H-profilu, která odděluje sousední skla a určuje šířku spáry.
- Přejímané sklo
- Sklo s tenkou barevnou vrstvou na světlé základně; umožňuje leptáním získat světlou kresbu bez spoje.
- Grisaille
- Vypalovaná malířská barva ze sklovité frity a oxidu, která na skle ubírá světlo a vytváří kresbu i modelaci.
- Kytování
- Vtlačení tmelu pod křídla profilů; dodává panelu tuhost a těsnost proti vodě a větru.
- Výztuha
- Vodorovná tyč přes celé pole, k níž se panel přivazuje dráty, aby se svislá plocha nevyboulila.
